136-7336-9708
當前位置：鐵水溝耐火澆注料一般為超低水泥耐火澆注料，也有用低水泥或無水泥耐火澆注料的。在國內外，高爐出鐵溝也有用自流耐火澆注料、現場無攪拌耐火澆注料、摻加有機抗爆劑耐火澆注料和免烘烤耐火澆注料等，其特點是施工方便和烘烤安全。
高爐出鐵溝是高溫鐵水或熔渣流經的通道，其耐火襯里應具有下列特性：①耐鐵水和熔渣的其實和沖刷能力強：②抗熱震性好，重燒體積變化?。孩劭寡趸芰姡孩苋菀资┕?，可快速烘烤不爆裂，便于修理和拆除：⑤使用時，不產生有害氣體，不粘渣鐵，壽命長。這幾個特性是相輔相成的，應互為兼容。
我國高爐出鐵溝過去一般用粘土熟料、焦粒、軟質粘土和焦油瀝青搗制而成，通鐵量少，修補頻繁，勞動強度大，污染環境：后來，采用AL2O3-SiC-C質搗打料，通鐵量顯著提高，但勞動強度大：到后來開發了AL2O3-SiC-C質超低水泥耐火澆注料。該類澆注料一般用致密白剛玉、亞白剛玉、棕剛玉、優質高鋁熟料、碳化硅和鱗片石墨等材料，再摻加超微粉、結合劑和外加劑配制而成。其性能（見下表）表中，高中檔產品適用于大、中型高爐出鐵溝，中低檔產品則適用于中、小型高爐出鐵溝或渣溝。

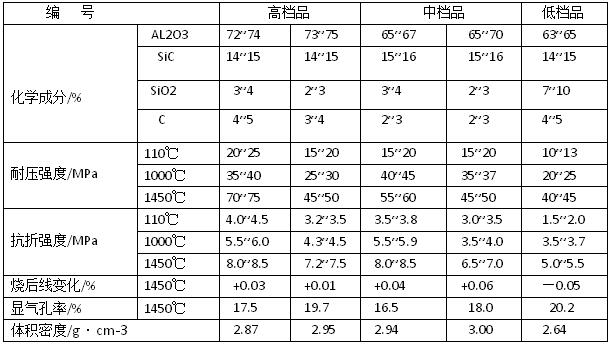

（表） 鐵水溝澆注料性能指標
從表中看出，化學成分基本相似，但性能較較大區別。高檔品的主體材料為電熔致密剛玉，中檔品的為電熔棕剛玉，低檔品的則為優質燒結礬土熟料：隨著加熱溫度的升高，各檔次產品的強度也隨之增大，與其烘干強度相比，一般提高1~3倍。鐵溝耐火澆注料系致密型材料，生產工藝要求筑襯后應快速烘干，以滿足高爐出鐵的需要。因此，在耐火澆注料中，必須摻加快干劑或防爆劑，以適應快速烘襯的要求。快干劑主要有鋁粉和乳酸鋁等，防爆劑主要有聚苯乙烯纖維和碳釬維等。在國內外，應用最多的為金屬鋁粉。應當指出，鐵溝料中添加快干劑和防爆纖維劑后，可做成免烘烤貼購料。
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質黏土為結合劑制得的耐火制品。其生產工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優質鋯（ZrO2）為主要原料，經過科學的合理級配，加以性能優良的添加劑，經高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下，Cr2O3與Al2O3形成連續固溶體.因而鉻剛玉磚的高溫性能優于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
