136-7336-9708
當(dāng)前位置：超低水泥耐火澆注料是在低水泥耐火澆注料的基礎(chǔ)上開(kāi)發(fā)的。鋁酸鹽水泥用量一般為2.5%~5%，性能則由于第水泥耐火澆注料。超低水泥耐火澆注料的品種較多，應(yīng)用廣泛。在高爐出鐵鉤上，國(guó)內(nèi)外普遍用超低水泥耐火澆注料，并取得顯著的技術(shù)經(jīng)濟(jì)效果。
超低水泥耐火澆注料的凝結(jié)硬化機(jī)理是，凝聚結(jié)合起主導(dǎo)作用，水泥則起遲效促凝劑的作用。例如，摻加SiO2超微粉時(shí)，遇水后形成膠粒，并吸附鋁酸鈣水化過(guò)程中緩慢溶出的AL3+和Ca2+離子，使其消耗電位下降，當(dāng)達(dá)到“等電點(diǎn)”時(shí)即發(fā)生凝結(jié)硬化。另外，活性SiO2 表面可形成硅醇基，在干燥過(guò)程中脫水架橋而形成硅氧烷網(wǎng)狀結(jié)構(gòu)，同時(shí)吸附AL3+ 、 Ca2+ 及電解質(zhì)帶入的 Na+ 離子，也能產(chǎn)生凝結(jié)硬化作用。 超低水泥耐火澆注料的配制原則和強(qiáng)度變化特征，與低水泥耐火澆注料的基本相同，其強(qiáng)度略高些，因此不再闡述。
普通超低水泥耐火澆注料系指除鐵溝耐火澆注料之外的查哦低水泥澆注料，主要品種有粘土質(zhì)、高鋁質(zhì)、莫來(lái)石質(zhì)、鋁鎂質(zhì)和剛玉質(zhì)等。該類(lèi)耐火澆注料，由于骨粉料、超微粉和外加劑的品種及其用量不同，其性能也有區(qū)別。
普通超低水泥耐火澆注料也是高級(jí)的耐火澆注料，因此應(yīng)選擇優(yōu)質(zhì)的原材料作耐火骨料和粉料。鋁酸鈣水泥品種不同，CaO含量也不同。因此，應(yīng)根據(jù)水泥品種，確定最佳用量，以保證超低水泥耐火澆注料的性能，同時(shí)CaO含量應(yīng)在0.2%~1.0%之間，超低水泥耐火澆注料用的超微粉，一般為活性SiO2粉、α—AL2O3 和 CrO3 粉，用量為3%~9%：其外加劑主要有三聚磷酸鈉、六偏磷酸納、萘磺酸鹽甲醛縮合物和 聚氯氰胺類(lèi)縮合物等，用量為0.15%~0.80%。
超低水泥耐火澆注料的水用量為4%~7%。成型后的試樣，自然養(yǎng)護(hù)，不得淋水。養(yǎng)護(hù)到期后，檢驗(yàn)?zāi)蛪簭?qiáng)度，一般為6~15MPa。烘干后進(jìn)行各種性能檢驗(yàn)，其結(jié)果（見(jiàn)下表）。表中鋁鎂質(zhì)耐火澆注料的MgO 含量，一般為9%~16%。該料主要用于中、小型鋼包上，使用壽命為50~120次，有代替水玻璃鋁鎂質(zhì)耐火澆注料的趨勢(shì)。

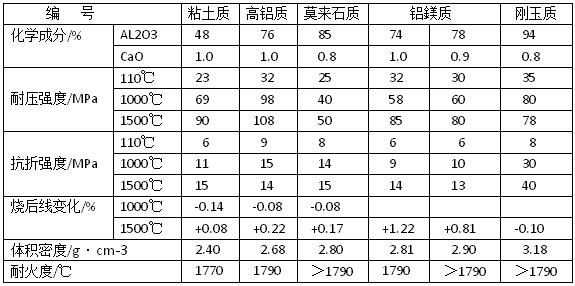

（表）普通超低水泥耐火澆注料的主要性能
從表中看出，超低水泥耐火澆注料的耐火度≥1770℃， 1500℃燒后線變化為-0.10~+1.22%：其烘干耐壓強(qiáng)度為23~35MPa 。隨著加熱溫度的升高，強(qiáng)度則不斷增大，1500℃燒后耐壓強(qiáng)度為50~108MPa。這說(shuō)明，該類(lèi)耐火澆注料是致密高強(qiáng)型耐火澆注料，因此其力學(xué)強(qiáng)度有較大的提高，對(duì)其他性能的改善也是有利的。
新聞中心
推薦設(shè)備
-
莫來(lái)石聚輕保溫磚莫來(lái)石聚輕保溫磚產(chǎn)品介紹莫來(lái)石磚是以莫來(lái)石為主晶相的高鋁質(zhì)耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來(lái)石磚剛玉莫來(lái)石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機(jī)械混合后高壓成型，高溫?zé)伞Ｍㄟ^(guò)剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強(qiáng)度耐火原料為骨料和細(xì)粉，添加微粉制作而成。材料具有體積穩(wěn)定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質(zhì)黏土為結(jié)合劑制得的耐火制品。其生產(chǎn)工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無(wú)煙煤)為基本原料，加入少量鹽和···
-
氮化硅結(jié)合碳化硅磚氮化硅結(jié)合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產(chǎn)出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結(jié)合、Si3N4結(jié)合、Sia···
-
鋯莫來(lái)石磚鋯莫來(lái)石磚：是以高鋁礬土、工業(yè)氧化鋁粉、錯(cuò)英砂及少量的熔劑Na 20、CaO,按照一定的化學(xué)組成,進(jìn)行配料計(jì)算···
-
硅線石磚硅線石磚以莫來(lái)石、硅線石為主要原料，經(jīng)高溫?zé)?，具有?qiáng)度高，耐磨損、顯氣孔率低、荷重軟化點(diǎn)抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結(jié)構(gòu)使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產(chǎn)生結(jié)石或···
-
高鉻磚我生產(chǎn)的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業(yè)窯爐、無(wú)堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強(qiáng)度(可達(dá)340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體?！ぁぁ?/span>
-
燒結(jié)AZS鋯剛玉磚燒結(jié)AZS鋯剛玉磚采用優(yōu)質(zhì)鋯（ZrO2）為主要原料，經(jīng)過(guò)科學(xué)的合理級(jí)配，加以性能優(yōu)良的添加劑，經(jīng)高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質(zhì)耐火磚。在高溫下，Cr2O3與Al2O3形成連續(xù)固溶體.因而鉻剛玉磚的高溫性能優(yōu)于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復(fù)合尖晶石(或不含復(fù)合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強(qiáng).熱膨脹率較小，導(dǎo)熱率隨溫度升高時(shí)降···
