136-7336-9708
當(dāng)前位置：無(wú)水泥耐火澆注料也稱(chēng)為超微粉結(jié)合耐火澆注料，是在超低水泥耐火澆注料的基礎(chǔ)上發(fā)展起來(lái)的。由于該澆主料的CaO含量小于0.2%，形成的鈣鋁黃長(zhǎng)石等低熔物也很少，因此高溫性能優(yōu)良，在窯爐等熱工設(shè)備的重要部位應(yīng)用較多，效果較好。
無(wú)水泥耐火澆注料的分鐘泄杷崧林?、刚玉质、莫涝~省㈡V質(zhì)、鋁鎂質(zhì)和AL2O3-SiC-C 質(zhì)等，其性能各有特色，因此應(yīng)用范圍和應(yīng)用部位也有不同。本節(jié)主要闡述硅酸鋁質(zhì)、剛玉質(zhì)和鋁鎂質(zhì)無(wú)水泥耐火澆注料。
無(wú)水泥耐火澆注料的凝結(jié)硬化是通過(guò)超微粉的凝聚實(shí)現(xiàn)的，即有凝聚結(jié)合而獲得強(qiáng)度，而外加劑只起促進(jìn)作用，其硬化機(jī)理前已述及。所以，在無(wú)水泥耐火澆注料中，超微粉占有極其重要的地位。
無(wú)水泥耐火澆注料是高級(jí)耐火澆注料，應(yīng)采用優(yōu)良的原材料及外加劑配制。其配制原則和強(qiáng)度變化特征，與低水泥耐火澆注料的基本相同，影響性能的因素也基本類(lèi)似。 耐火骨料用量為70%左右，耐火粉料和超微粉的和用量約為30%：超微粉用量應(yīng)根據(jù)其品種經(jīng)試驗(yàn)確定，一般為5%~15%?；钚許iO2 超微粉的適宜用量為5%~7%，其余超微粉的為7%~10%。例如，摻加SiO2 超微粉5%和摻加α-AL2O3超微粉 10%，則超微粉總用量為15%。配置無(wú)水泥耐火澆注料，一般采用復(fù)合超微粉：外加劑品種和用量，與超低水泥耐火澆注料的相同，且應(yīng)優(yōu)選選用有機(jī)高效減水劑：水用量為4%~6%。
無(wú)水泥耐火澆注料的配合比，應(yīng)根據(jù)試驗(yàn)確定。成型后的試樣，在不小于10℃的環(huán)境中自然養(yǎng)護(hù)，不得淋水。養(yǎng)護(hù)1天后拆模，在養(yǎng)護(hù)2天。養(yǎng)護(hù)到期后，檢驗(yàn)常溫耐壓強(qiáng)度，一般為3~8MPa。試樣烘干后進(jìn)行各種性能檢驗(yàn)，其結(jié)果（見(jiàn)下表）

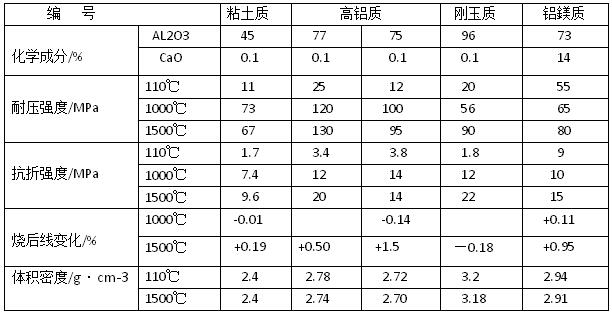

無(wú)水泥澆注料的主要性能
從表中看出，無(wú)水泥耐火澆注料的烘干強(qiáng)度較低，隨著加熱溫度的升高，強(qiáng)度顯著增加。達(dá)到1350~1500℃時(shí)，其耐壓和抗折強(qiáng)度的最高值分別為130MPa和22MPa：硅酸鋁質(zhì)無(wú)水泥耐火澆注料的燒后線變化呈較大的膨脹，而電熔剛玉質(zhì)的則略有收縮。鋁鎂質(zhì)無(wú)水泥澆注料則呈微膨脹，這對(duì)使用是有好處的，與超低水泥耐火澆注料相比，無(wú)水泥耐火澆注料的高溫性能有較大的改善。
在無(wú)水泥耐火澆注料中，CaO含量的上線為0.2%，因此應(yīng)選用CaO含量上的耐火骨料，配置無(wú)水泥耐火澆注料。生產(chǎn)實(shí)踐證明，這種無(wú)水泥耐火澆注料，最好與高鋁質(zhì)原材料、鎂質(zhì)類(lèi)材料及含碳材料配合使用，方可達(dá)到良好的技術(shù)效果。
新聞中心
推薦設(shè)備
-
莫來(lái)石聚輕保溫磚莫來(lái)石聚輕保溫磚產(chǎn)品介紹莫來(lái)石磚是以莫來(lái)石為主晶相的高鋁質(zhì)耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來(lái)石磚剛玉莫來(lái)石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機(jī)械混合后高壓成型，高溫?zé)?。通過(guò)剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強(qiáng)度耐火原料為骨料和細(xì)粉，添加微粉制作而成。材料具有體積穩(wěn)定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質(zhì)黏土為結(jié)合劑制得的耐火制品。其生產(chǎn)工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無(wú)煙煤)為基本原料，加入少量鹽和···
-
氮化硅結(jié)合碳化硅磚氮化硅結(jié)合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產(chǎn)出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結(jié)合、Si3N4結(jié)合、Sia···
-
鋯莫來(lái)石磚鋯莫來(lái)石磚：是以高鋁礬土、工業(yè)氧化鋁粉、錯(cuò)英砂及少量的熔劑Na 20、CaO,按照一定的化學(xué)組成,進(jìn)行配料計(jì)算···
-
硅線石磚硅線石磚以莫來(lái)石、硅線石為主要原料，經(jīng)高溫?zé)桑哂袕?qiáng)度高，耐磨損、顯氣孔率低、荷重軟化點(diǎn)抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結(jié)構(gòu)使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產(chǎn)生結(jié)石或···
-
高鉻磚我生產(chǎn)的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業(yè)窯爐、無(wú)堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強(qiáng)度(可達(dá)340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結(jié)AZS鋯剛玉磚燒結(jié)AZS鋯剛玉磚采用優(yōu)質(zhì)鋯（ZrO2）為主要原料，經(jīng)過(guò)科學(xué)的合理級(jí)配，加以性能優(yōu)良的添加劑，經(jīng)高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質(zhì)耐火磚。在高溫下，Cr2O3與Al2O3形成連續(xù)固溶體.因而鉻剛玉磚的高溫性能優(yōu)于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復(fù)合尖晶石(或不含復(fù)合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強(qiáng).熱膨脹率較小，導(dǎo)熱率隨溫度升高時(shí)降···
