136-7336-9708
當前位置：普通粘土耐火澆注料與鋁酸鹽水泥耐火澆注料相比，具有強度高、中溫強度不下降、耐剝落性好等特點：與耐火可塑料相比，具有施工方便和易于儲存等特點。其使用溫度一般為1400~1500℃。
普通粘土耐火澆注料在均熱爐和加熱爐等火焰爐中，獲得廣泛的應用，并取得了良好的經濟效果。軋鋼加熱爐的使用壽命一般為3~10年，鍛鋼實式加熱爐的壽命約為2年，單側上燒嘴均熱爐的使用壽命一般為3~6年。
一、強度變化

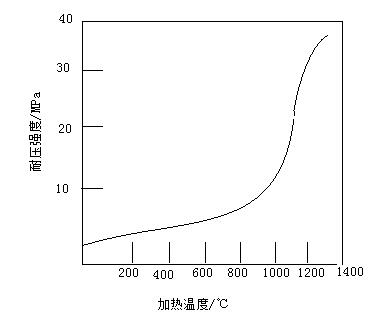

黏土耐火澆注料在加熱過程中，發生一系列的物理化學變化。這些微觀上的變化，在宏觀上就是其強度變化特征（見下圖）從圖中看出，隨著加熱溫度的不斷升高，其耐壓強度也增大，特別是在800~1000℃時，強度由10MPa左右驟然增到31MPa以上，隨后強度增大較少。
黏土耐火澆注料的基質材料在加熱過程中的物理化學變化、相組成和組織結構等，決定了該材料的特征。在基質材料中、水泥促凝劑賦予澆注料以常溫和低溫性能，高鋁粉料起填充空隙的作用。在高溫下兩種料的活性AL2O3參與反應。粘土結合劑則始終起作用。眾所周知，結合黏土的主要礦物為高嶺石，一般來說，自由水在低溫時逐漸脫除，而結合水在450~600℃時，急劇脫除，因此產生一個較大的吸熱效應：在圖中，900~1050℃和1150~1300℃時，分別有一個較大的和較小的放熱峰，這是高嶺石高溫分解后再結晶而引起的放熱效應。
在加熱過程中，黏土中的高嶺石將發生結合水脫除、晶型轉變和二次莫來石化等反應，其化學反應式如下：
400~600℃
AL2O3·2SiO2·2H2O → AL2O3·2SiO2+2H2O
高嶺石結合水分解失掉，使澆注料的空隙增加。同時，生成非晶型偏高嶺石（AL2O3·2SiO2），并發生較大的吸熱反應。在800℃之前，鋁酸鹽水泥促凝劑也發生一些相變化。因此黏土耐火澆注料燒后耐壓強度與烘干耐壓強度相比，增加叫少這是由于加熱干固所致。當溫度升高時，由于液相的出現，黏土耐火澆注料開始燒結。
總之，黏土耐火澆注料因有結合黏土的存在，在分散劑和促凝劑的作用下，基本上獲得了施工性能、常溫和低溫時的強度：從800℃開始，基質中出現液相。隨著溫度的升高，液相量增加，并發生一系列的化學變化，生成莫來石等新相，因此燒后強度急劇增大：到1400℃左右，各種化學反應基本結束，強度也趨于平穩。同時，由于基質中形成大量的針狀莫來石，因此粘土耐火澆注料的其它高溫性能也是十分優良的。
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質黏土為結合劑制得的耐火制品。其生產工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優質鋯（ZrO2）為主要原料，經過科學的合理級配，加以性能優良的添加劑，經高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下，Cr2O3與Al2O3形成連續固溶體.因而鉻剛玉磚的高溫性能優于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
