136-7336-9708
當前位置：一、主要配合比
粘土耐火澆注料的配合比是多種多樣的。在國外，一般用礬土熟料和特級粘土熟料坐骨料，用量為55%~75%：耐火粉料為氧化鋁粉和礬土熟料粉，用量為20%~35%：以球粘土粉為結合劑，用量為10%~15%：聚磷酸鹽分散劑0.05%~1.0%，鋁酸鹽水泥促凝劑為0.5%~1.0%，水8%~9%。在國內，耐火骨料一般為二、三級礬土熟料和特級粘土熟料，最大粒徑為10mm或8mm，顆粒級配：10~5mm，45%~60%：5~0.15㎜，40%~55%。耐火骨料總用量為60%~70%：耐火粉料用一級或一、二級礬土熟料制成，細度要求為小于0.09mm的應大于90%，用量為18%~24%：結合劑最好用廣西白尼或永吉4號泥等，其細度要求小于0.09㎜的應大于60%，越細越好，用量一般為9%~12%：分散劑用三聚磷酸鈉，用量一般為0.1%~0.2%：促凝劑用625#鋁酸鹽水泥，用量為1.5%~2.5%。用525#硅酸鹽水泥，用量為0.15%~0.25%：水用量為8%~10%，在保證施工和易性的條件下，應盡量少用。
二、主要性能
粘土澆注料的拌合料，從強制式攪拌機導出后，有一定的形狀且能流動，應在1h內用完。成型后自然養護1d拆模，在自然養護2d。養護溫度大于10℃，養護期間不得淋水。養護到期后，測定各種主要性能，（見下表）。表中結合劑用量為10%：促凝劑用525#硅酸鹽水泥、用量為0.15%。用625號CA-50水泥，用量為2%。CA-70水泥做促凝劑，其用量為1.0%：耐火骨料為三級高鋁礬土熟料。耐火粉料：用廣西泥做結合劑時，采用一、二級高鋁礬土熟料，用焦作泥作結合劑時，則用一級高鋁礬土熟料粉，其細度小于0.088mm的大于95%。

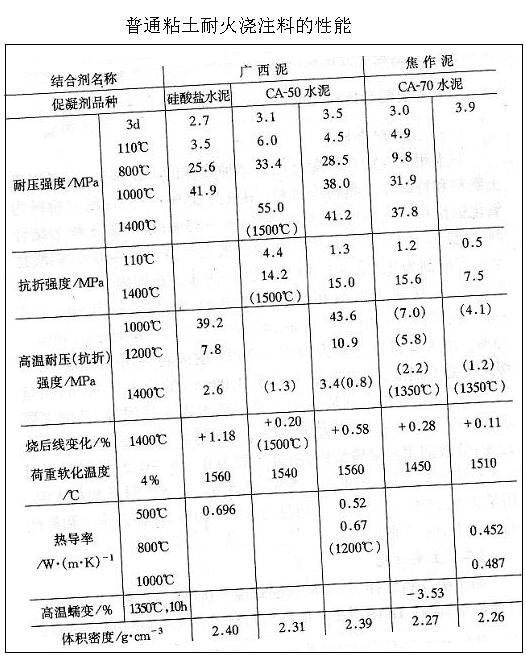

普通粘土耐火澆注料的性能
從表中看出，才用廣西泥和CA-50水泥配制的黏土耐火澆注料，比用焦作泥的好，這是粘土性能不同所致：隨著加熱溫度的升高，燒后耐壓強度不斷增加，中溫強度也不下降，這是區別于水泥澆主料的顯著特點。高溫強度在1000℃時較大，到1200℃時下降很大，因為液相量增多，所以強度下降多。到1400℃時，高溫耐壓強度約為3.0MPa，高溫抗折強度為0.8~1.3MPa，燒后線變化線膨脹至：荷重軟化溫度（4%）為1450℃以上，一般是大于1500℃，這對該料的使用是有利的：粘土耐火澆注料的熱導率一般較小，僅為0.45~0.70W/（m·k）。
因此在普通粘土澆注料的使用材料和骨料的顆粒配級，結合劑的選擇，促凝劑的添加是決定了最終性能的變化主要因素。
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質黏土為結合劑制得的耐火制品。其生產工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優質鋯（ZrO2）為主要原料，經過科學的合理級配，加以性能優良的添加劑，經高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下，Cr2O3與Al2O3形成連續固溶體.因而鉻剛玉磚的高溫性能優于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
