136-7336-9708

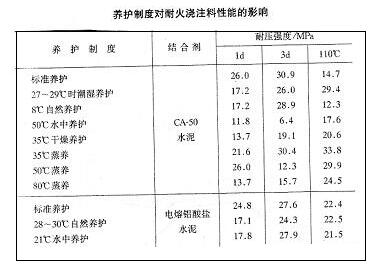

當前位置：耐火澆注料的養(yǎng)護制度分為標準養(yǎng)護、自然養(yǎng)護、潮濕養(yǎng)護、蒸汽養(yǎng)護、水中養(yǎng)護、和干燥養(yǎng)護等１曜佳な竊諼露齲?20±3）℃和濕度大于90%的條件下養(yǎng)護。鋁酸鹽水泥耐火澆注料成型初凝后，置于何種養(yǎng)護制度條件下養(yǎng)護，十分重要，（詳見下表）
從表中看出，鋁酸鹽水泥耐火澆注料初凝后，隨著養(yǎng)護制度的不同，常溫和烘干耐壓強度也不同，這是由于水泥的水化產(chǎn)物和晶型轉(zhuǎn)變不同所致。在一般情況下，有水泥遇水后產(chǎn)生的水化熱在2~8小時內(nèi)較為集中，可達到80%左右，強度上升很快，因此1天常溫耐壓強度較高，3天常溫強度增長不多。潮濕養(yǎng)護和蒸汽養(yǎng)護時，烘干強度較好。
應(yīng)當指出，鋁酸鹽水泥耐火澆注料選材合理、配合比得當，可在任何養(yǎng)護制度下養(yǎng)護，均能獲得較好的性能。經(jīng)過烘干后，水化產(chǎn)物一般轉(zhuǎn)變?yōu)镃3AH6和AH3晶體，因此強度也基本相似。在生產(chǎn)施工中，因各種因素影響，同時防止早期失水產(chǎn)生碳化而使?jié)沧⒘媳砻媸杷?，所以鋁酸鹽水泥耐火澆注料成型初凝后，應(yīng)在潮濕淋水環(huán)境中養(yǎng)護，環(huán)境溫度15~25℃，養(yǎng)護時間2~3d。
推薦設(shè)備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產(chǎn)品介紹莫來石磚是以莫來石為主晶相的高鋁質(zhì)耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩(wěn)定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質(zhì)黏土為結(jié)合劑制得的耐火制品。其生產(chǎn)工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結(jié)合碳化硅磚氮化硅結(jié)合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產(chǎn)出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結(jié)合、Si3N4結(jié)合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業(yè)氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經(jīng)高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結(jié)構(gòu)使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產(chǎn)生結(jié)石或···
-
高鉻磚我生產(chǎn)的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業(yè)窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體?！ぁぁ?/span>
-
燒結(jié)AZS鋯剛玉磚燒結(jié)AZS鋯剛玉磚采用優(yōu)質(zhì)鋯（ZrO2）為主要原料，經(jīng)過科學的合理級配，加以性能優(yōu)良的添加劑，經(jīng)高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質(zhì)耐火磚。在高溫下，Cr2O3與Al2O3形成連續(xù)固溶體.因而鉻剛玉磚的高溫性能優(yōu)于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復(fù)合尖晶石(或不含復(fù)合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
