136-7336-9708
當(dāng)前位置： 莫來(lái)石結(jié)合耐火澆注料用的結(jié)合劑是復(fù)合結(jié)合劑，主要用α-AL2O3和SiO2 超微粉、軟質(zhì)粘土和水合氧化鋁等。低溫下起接合作用的是超微粉和水合氧化鋁，中高溫時(shí)是AL2O3與SiO2反應(yīng)形成莫來(lái)石而起結(jié)合作用，故稱(chēng)莫來(lái)石結(jié)合耐火澆注料。
眾所周知，在不定形耐火材料中利用二次莫來(lái)石化，改善和提高其性能，是最常用的技術(shù)手段。耐火可塑料、粘土結(jié)合和微膨脹耐火澆注料，均是利用AL2O3和SiO2的自反應(yīng)、自燒結(jié)和自膨脹的理念制造的，所以在1400℃以下的工業(yè)爐中使用，獲得良好效果。
剛玉和碳化硅是配置高性能耐火澆注料的高純?cè)希娩X酸鹽水泥結(jié)合劑時(shí)，帶進(jìn)有害雜質(zhì)，降低其使用性能。目前，普遍采用復(fù)合結(jié)合劑配制剛玉和碳化硅質(zhì)耐火澆注料，即莫來(lái)石結(jié)合剛玉和碳化硅質(zhì)耐火澆注料，其性能見(jiàn)（下表）。編號(hào)1和編號(hào)2用AL2O3為98%的剛玉做耐火骨料，粒徑為8~1mm，用量為55%。SiC＞98%的碳化硅作細(xì)骨料，粒徑為2~1mm，用量為10%。耐火粉料為合成莫來(lái)石粉、α-AL2O3和SiO2超微粉，其用量編號(hào)1分別為15%、14%和6%,編號(hào)2分別為10%、17.5%和7.5%，編號(hào)3用SiC＞97%的碳化硅作耐火骨料，用量為65%。采用SiC＞99%的碳化硅作耐火粉料，用量為10%。用AL2O3＞91%的ρ-AL2O3、α-AL2O3和SiO2超微粉作結(jié)合劑和粉料，其用量為25%。耐火骨料與耐火粉料之質(zhì)量比為65:35.應(yīng)當(dāng)指出，在配合比設(shè)計(jì)時(shí)，基質(zhì)中的物料應(yīng)保證最大限度的形成莫來(lái)石高溫結(jié)合相，并能獲得良好的作業(yè)性、組織結(jié)構(gòu)和抗熱震性。同時(shí)，應(yīng)添加分散劑和防氧化劑。

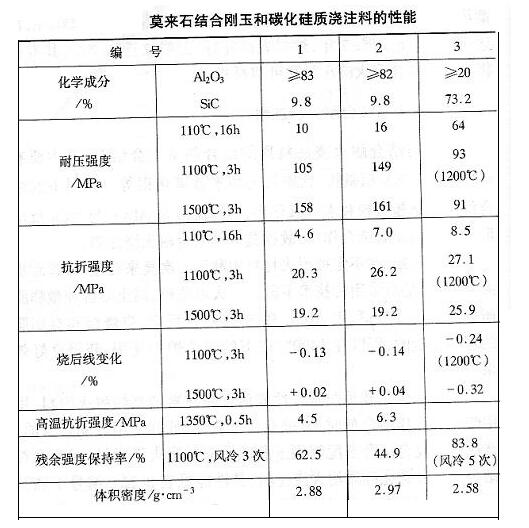

（表）莫來(lái)石結(jié)合耐火澆注料
從表中看出，莫來(lái)石結(jié)合剛玉碳化硅質(zhì)耐火澆注料烘干強(qiáng)度較低，中高溫強(qiáng)度很高，高溫抗折強(qiáng)度也比較高，殘余強(qiáng)度保持率為44.9%和62.5%。說(shuō)明該料性能優(yōu)良。在中高溫時(shí)，次生莫來(lái)石將難以燒結(jié)的剛玉和SiC骨料緊密地結(jié)合在一起，形成優(yōu)良的組織結(jié)構(gòu)，所以強(qiáng)度大、體積穩(wěn)定性好和抗熱震性高。：莫來(lái)石結(jié)合碳化硅質(zhì)耐火澆注料強(qiáng)度大，抗熱震性非常好，1100℃加熱風(fēng)冷5次后的殘余強(qiáng)度保持率為83.8%
新聞中心
推薦設(shè)備
-
莫來(lái)石聚輕保溫磚莫來(lái)石聚輕保溫磚產(chǎn)品介紹莫來(lái)石磚是以莫來(lái)石為主晶相的高鋁質(zhì)耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來(lái)石磚剛玉莫來(lái)石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機(jī)械混合后高壓成型，高溫?zé)伞Ｍㄟ^(guò)剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強(qiáng)度耐火原料為骨料和細(xì)粉，添加微粉制作而成。材料具有體積穩(wěn)定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質(zhì)黏土為結(jié)合劑制得的耐火制品。其生產(chǎn)工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無(wú)煙煤)為基本原料，加入少量鹽和···
-
氮化硅結(jié)合碳化硅磚氮化硅結(jié)合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠(chǎng)家的不同要求生產(chǎn)出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結(jié)合、Si3N4結(jié)合、Sia···
-
鋯莫來(lái)石磚鋯莫來(lái)石磚：是以高鋁礬土、工業(yè)氧化鋁粉、錯(cuò)英砂及少量的熔劑Na 20、CaO,按照一定的化學(xué)組成,進(jìn)行配料計(jì)算···
-
硅線(xiàn)石磚硅線(xiàn)石磚以莫來(lái)石、硅線(xiàn)石為主要原料，經(jīng)高溫?zé)桑哂袕?qiáng)度高，耐磨損、顯氣孔率低、荷重軟化點(diǎn)抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結(jié)構(gòu)使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產(chǎn)生結(jié)石或···
-
高鉻磚我生產(chǎn)的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業(yè)窯爐、無(wú)堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強(qiáng)度(可達(dá)340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結(jié)AZS鋯剛玉磚燒結(jié)AZS鋯剛玉磚采用優(yōu)質(zhì)鋯（ZrO2）為主要原料，經(jīng)過(guò)科學(xué)的合理級(jí)配，加以性能優(yōu)良的添加劑，經(jīng)高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質(zhì)耐火磚。在高溫下，Cr2O3與Al2O3形成連續(xù)固溶體.因而鉻剛玉磚的高溫性能優(yōu)于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復(fù)合尖晶石(或不含復(fù)合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強(qiáng).熱膨脹率較小，導(dǎo)熱率隨溫度升高時(shí)降···
