低水泥耐火澆注料的基本性能,是按照配制原則,經過精心的設計和篩選試驗,采用最佳的工藝條件制成試樣。在自然條件下養護,環境溫度為10~25℃。養護到期后,檢驗3d常溫耐壓強度,一般為15~45MPa。然后,將試樣烘干,并檢驗其性能。
低水泥硅酸鋁質耐火澆注料用一級粘土熟料和一級~特級礬土熟料做骨料,一般最大粒徑為10mm和用量為70%:耐火粉料用特級或一級礬土熟料粉或摻棕剛玉粉等,其用量為18%~24%:超微粉用α-AL2O3粉和硅灰,用量6%~12%。另加適量的復合減水劑。(下表)為低水泥硅酸鋁質澆注料的基本性能。從表中看出,隨著加熱溫度的升高,澆注料強度十分顯著的增加,1500℃的強度比烘干強度提高了1倍左右。1400℃高溫抗折強度為1.5~2.3MPa,比CA-50水泥耐火澆注料的高近一倍:1400℃或1500℃的燒后線變化,一般呈膨脹狀態,其絕對值小些,但比較穩定,即體積變化比較小,有利于澆注料的使用:CaO含量符合低水泥耐火澆注料的要求。AL2O3含量為45%~75%,其中編號1和編號2為粘土質的,其余為高鋁質的。

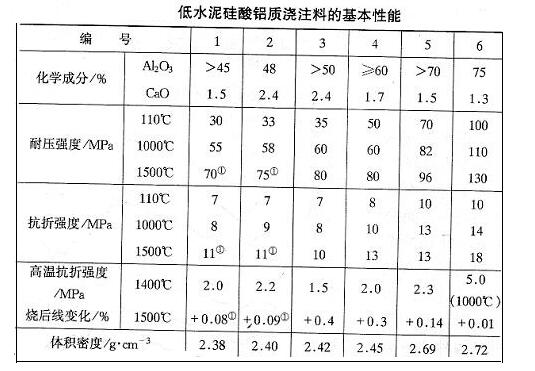

(表)低水泥硅酸鋁質澆注料的基本性能

低水泥耐火澆注料的耐火度大于1790℃,0.2MPa下的荷重軟化溫度(變形4%)比CA-50水泥耐火澆注料的高20~100℃。因此,低水泥耐火澆注料的使用溫度,一般比同材質的CA-50水泥耐火澆注料的約高100℃。
低水泥耐火澆注料的熱膨脹率,在整個加熱工程中均呈現膨脹的特征,隨著加熱溫度的升高,熱膨脹率增大,到1250℃時達到最大值,約為0.68%。其后開始緩慢的收縮,1400℃時的熱膨脹率為0.43%,當溫度為1500℃時熱膨脹率有回升到0.5%。低水泥耐火澆注料的性能特點是強度高,中溫強度不下降反而顯著升高。
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料,一般氧化鋁含量在65%~75%之間,礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料, 機械混合后高壓成型,高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉,添加微粉制作而成。材料具有體積穩定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料,軟質黏土為結合劑制得的耐火制品。其生產工藝流程為:將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料,以Si02含量不少于97%的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料,加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵,高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體,干燥后,在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%~99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚:是以高鋁礬土、工業氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料,經高溫燒成,具有強度高,耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#:AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好,在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90%、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料,它是用工業氧化鋁在電爐中熔煉吹制而成的,晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優質鋯(ZrO2)為主要原料,經過科學的合理級配,加以性能優良的添加劑,經高壓成型,高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下,Cr2O3與Al2O3形成連續固溶體.因而鉻剛玉磚的高溫性能優于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料,是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小,導熱率隨溫度升高時降···

當前位置:
